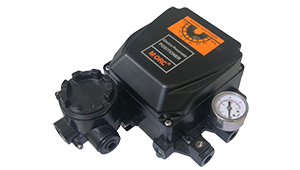

MEP-10R系列電-氣閥門定位器是接受控制器或控制系統輸出的4~20mA指令信號，轉換成氣壓信號驅動氣動執行機構來控制閥門開度的一種控制裝置。主要用于氣動角行程閥門的閥門控制。
◇ 采用機械式噴嘴-擋板結構。
◇ 在5~200Hz范圍內無共振現象。
◇ 正作用和反作用，單作用和雙作用之間可方便轉換。
◇ 空氣消耗量少，經濟性好。
◇ 通過更換行程彈簧可實現1/2范圍內的分程控制。
技術參數
型號
MEP-10R
輸入信號
4~20mADC
輸入壓力
0.14~0.7MPa
輸出壓力
0~0.7MPa
行程
0~90°
輸入電阻
250Ω±15Ω
氣源接口
NPT1/4，G1/4
壓力表接口
NPT1/8
電源接口
NPT1/2，G1/2,M20*1.5
操作溫度
.-20~60℃（常溫），-20~120℃（高溫），
-40~60℃（低溫）
直線性
單作用: ±1.0%F.S. ; 雙作用: ±2.0%F.S.
滯后度
±1%F.S.
靈敏度
±0.5%F.S.
重復性
±0.5%F.S.
耗氣量
2.5 L/min(@1.4bar)
流量
80 L/min(@1.4bar)
輸出特性
線性
殼體材質
壓鑄鋁
防護等級
IP66
防爆等級
Exiallct6/ExdmbllCT6
重量
2.8kg
